Les meilleurs disjoncteurs courant continu en 2026

Un disjoncteur continu fait ce que fait un fusible et se réarme, ce qui en fait le choix habituel sur une chaîne solaire ou une liaison de batterie qu’il faut pouvoir isoler. Les caractéristiques sont les trois mêmes que pour tout dispositif de protection — calibre, tension assignée et pouvoir de coupure — à la réserve près que les trois doivent être donnés pour le courant continu. Un disjoncteur pris dans un tableau domestique et posé sur une chaîne solaire en 400 V sort de son domaine : l’arc qu’il doit éteindre ne s’arrête pas de lui-même. Beaucoup de disjoncteurs continus sont en outre sensibles à la polarité, avec l’entrée et la sortie marquées sur le boîtier, parce que la chambre de coupure est conçue pour souffler l’arc dans un sens ; câblé à l’envers, l’appareil commute encore et ne protège plus. Le nombre de pôles compte sur une chaîne où les deux conducteurs sont sous tension par rapport à la terre. La courbe de déclenchement décide de la durée pendant laquelle une surcharge est tolérée avant l’ouverture, et la courbe qui convient à un moteur n’est pas celle qui convient à une chaîne de panneaux. Le montage se fait d’ordinaire sur rail DIN, ce qui décide du coffret. Nous comparons courant assigné, tension assignée en continu, pouvoir de coupure, polarité, pôles, courbe de déclenchement et fixation.

Toutes les pièces de ce rayon, côte à côte

1.

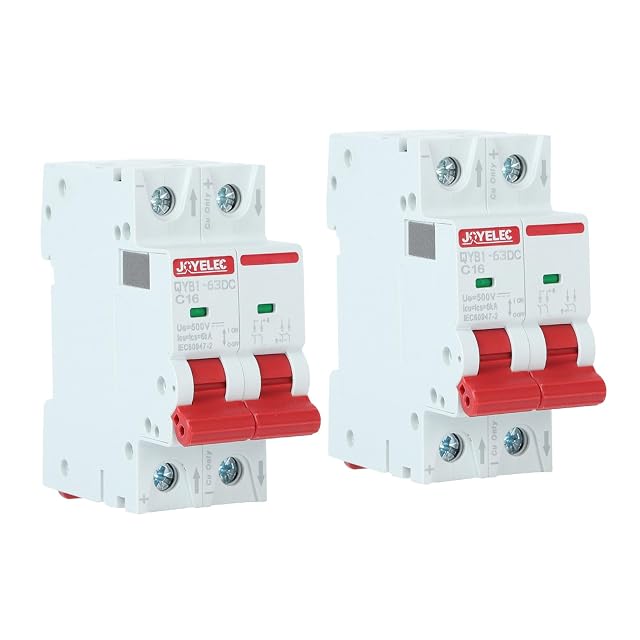

   JOYELEC Paire de disjoncteurs DC bipolaires de 16 A, 500 V, 4,5 kA

   Deux petits disjoncteurs DC bipolaires de 16 A donnés pour 500 V DC avec un pouvoir de coupure de 4,5 kA, dans un boîtier ignifugé pour rail DIN de 35 mm.

   Courant assigné

   16 A, titre

   Tension assignée en continu

   500 V continu, d’après le titre et le deuxième point

   Pouvoir de coupure

   4,5 kA, deuxième point — le seul pouvoir de coupure publié dans cette famille

   Polarité

   Nulle part dans l’annonce

   Pôles

   Deux, titre

   Courbe de déclenchement

   Nulle part dans l’annonce — décrit comme très sensible et à réponse rapide, ce qui n’est pas une courbe

   Fixation

   Dans un coffret de répartition ou sur rail DIN de 35 mm avec des bornes à vis, cinquième point

   Référence Amazon

   B0DXKXZVVD (même référence sur 4 places de marché Amazon)

   EAN

   0734038559499

   • Un pouvoir de coupure avec une valeur — 4,5 kA — que rien d'autre dans cette famille ne publie
   • 500 V DC et 16 A indiqués tous les deux, clairement
   • Aucune courbe de déclenchement : ce qu'il fait à la mise sous tension reste inconnu

   Pour qui : Une chaîne de 16 A sur un champ photovoltaïque qui dispose d'un rail DIN pour le recevoir.

   ≈ 12 €

   Voir le prix sur Amazon
2.

   HOSPAOP Paire de disjoncteurs DC bipolaires de 20 A, 500 V, indicateur rouge/vert

   Deux disjoncteurs DC bipolaires de 20 A donnés pour 500 V pour installations photovoltaïques, avec un indicateur d'état rouge et vert et un montage sur rail DIN de 35 mm.

   Courant assigné

   20 A, titre

   Tension assignée en continu

   500 V, titre

   Pouvoir de coupure

   Nulle part dans l’annonce

   Polarité

   Nulle part dans l’annonce

   Pôles

   Deux, titre

   Courbe de déclenchement

   Nulle part dans l’annonce

   Fixation

   Rail DIN de 35 mm, décrit comme rapide et stable, deuxième point ; un indicateur rouge et vert montre l’état d’un coup d’œil, troisième point

   Référence Amazon

   B0DYTX32SG (même référence sur 6 places de marché Amazon)

   EAN

   0788754332621

   • Un indicateur d'état visuel, vert quand il est fermé, qu'aucun autre disjoncteur d'ici n'a
   • Une manette ergonomique en C décrite pour la manœuvre en charge
   • Aucun pouvoir de coupure, la valeur que l'autre disjoncteur de cette famille publie

   Pour qui : Un champ de 20 A où l'état du sectionneur doit se lire depuis l'autre bout de la pièce.

   ≈ 15 €
